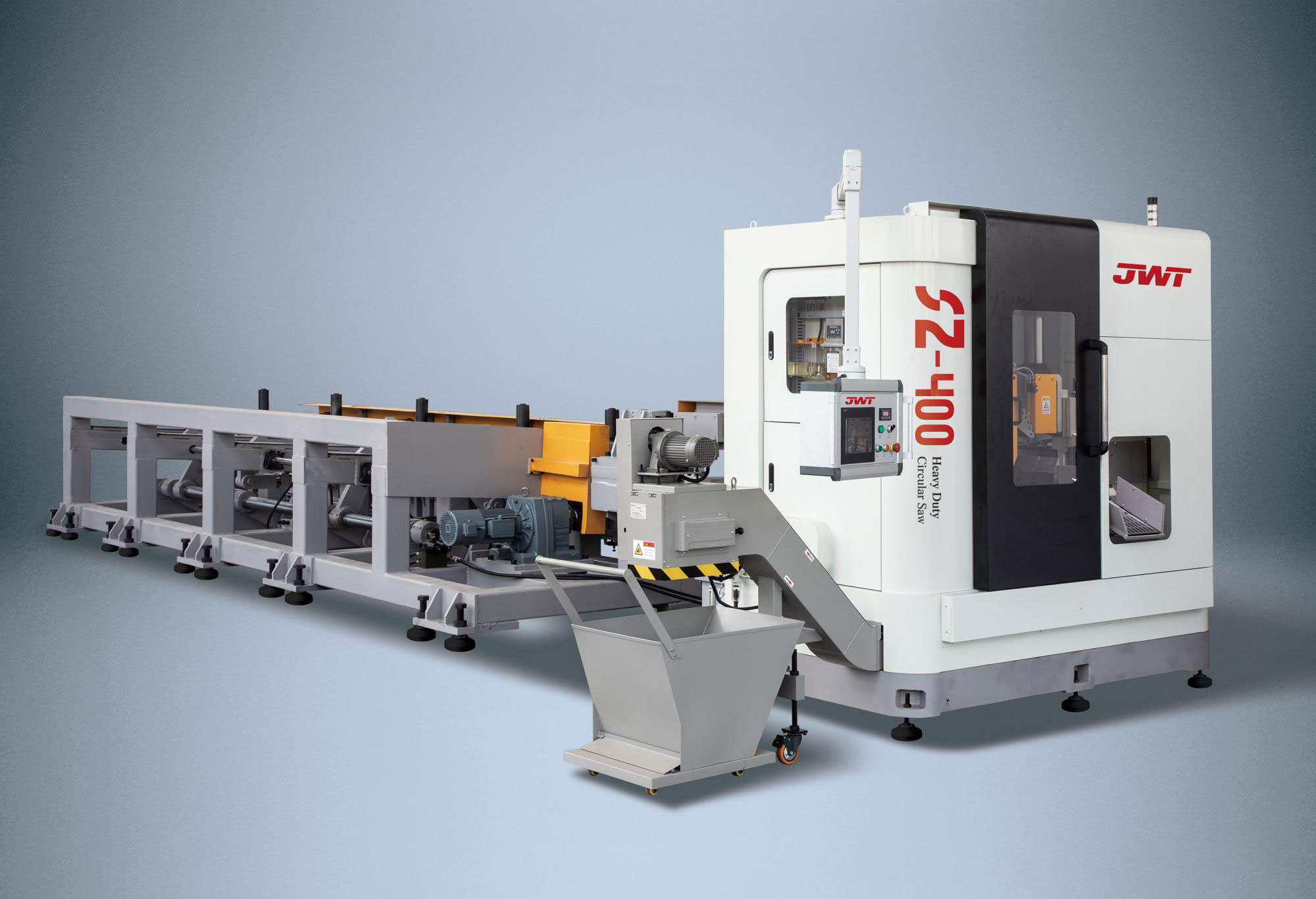

Дисковая пила для титана SZ-400 — профессиональное высокопроизводительное оборудование для чистой и быстрой резки твердых металлов и сплавов. Станок работает с заготовками больших диаметров до 400 мм.
Инженерные решения и надежность дисковой пилы SZ-400
Для резки крупных заготовок критически важна жесткость конструкции и мощность привода. Дисковая пила для титана SZ-400 обеспечивает максимальную ценность для своей ниши:
- Исключительная прочность и устойчивость платформы. Литая станина в отличие от сварной эффективно гасит вибрации, а мощный прецизионный привод гарантирует строгую перпендикулярность реза (≤0,15 мм/100 мм) и стабильность подачи диска.
- Высокая скорость пиления и производительность. Подача на зуб — 0,04-0,06 мм. Титановые сплавы вязкие, склонны к налипанию на зубья. Чтобы зуб резал, а не тёр металл, он должен снимать стружку достаточной толщины. Дисковая пила для титана SZ-400 обладает достаточной мощностью для подачи до 0,06 мм/зуб. При такой скорости тепло уходит со стружкой, пильный диск прочно входит в металл, резание происходит равномерно и чисто.
- Стабильный теплосъем. На станке установлена уникальная система охлаждения, специально оптимизированная для пиления высоколегированных сталей и титановых сплавов. Дозированная подача СОЖ в виде тумана обеспечивает точечное охлаждение зоны контакта пилы с заготовкой.
- Чистота реза. На срезе нет микронеровностей или волнистостей. Поверхность не требует дополнительной механической обработки, что особенно важно в производстве прецизионных деталей.
- Надежность оборудования. Комплектующие ведущих мировых брендов: привод Siemens, сервопривод Mitsubishi, подшипниковые узлы FAG — гарантия того, что станок не остановит производство внезапной поломкой.
- Безопасность. Комфортность и безопасность работы обеспечивается комплексом мер: наличием защитных кожухов, системы аварийной остановки. Экологически чистую работу механизма обеспечивает фильтр масляного тумана с КПД 98 %.
Дисковая пила для титана SZ-400 подходит для современных металлообрабатывающих производств, работающих с легированными, нержавеющими сталями, титаном, твердыми сплавами.
Машина востребована на предприятиях автопрома, авиационной, космической отрасли, тяжелого машиностроения, в медицинской сфере, металлообрабатывающей промышленности. Станок позволяет нарезать сложные в обработке крупногабаритные детали за короткое время и с меньшим количеством отходов.
|
Вид металла (Сталь, Аллюминий, Латунь)
|
Y |
|
Вид металла (Нержавеющая сталь, Сталь, Титан, ШХ, Жаропрочные сплавы)
|
Y |
|
Диаметр заготовки
|
250-400 |
|
Диапазон резки, мм
|
● Φ250—Φ400 ■ 250—300 |
|
Длина реза, мм
|
40—3000+ |
|
Технические характеристики пильного диска
|
Φ1100×Φ100×t5 |
|
Размер монтажного отверстия
|
Φ230 / 4 / Φ30 |
|
Количество зубьев
|
40、50、60、72、80 |
|
Метод распиловки
|
Поперечная горизонтальная распиловка |
|
Скорость вращения пильного диска (об/мин)
|
10-120 |
|
Подача на зуб (мм)
|
0.04-0.06 |
|
Фиксированная длина, мм
|
0—800 |
|
Длина первого реза, мм
|
40 |
|
Длина хвоста (две оси)
|
200мм+ Lnch-Cut |
|
Длина хвоста (трехосный), мм
|
/ |
|
Общая мощность (кВт)
|
120 |
|
Мощность двигателя шпинделя, кВт
|
90 |
|
Максимальное количество стержней, размещаемых на стеллаже для материалов
|
Φ400 x 6м x 1 |
|
Допустимая длина сырья, м
|
3—6, 3—12 |
|
Вес машины, кг
|
15800 |
|
Габариты (ДхШхВ), мм
|
9000×4600×2350 |
