Высокоточное решение для обработки углеродистых сталей, алюминиевых и латунных сплавов.

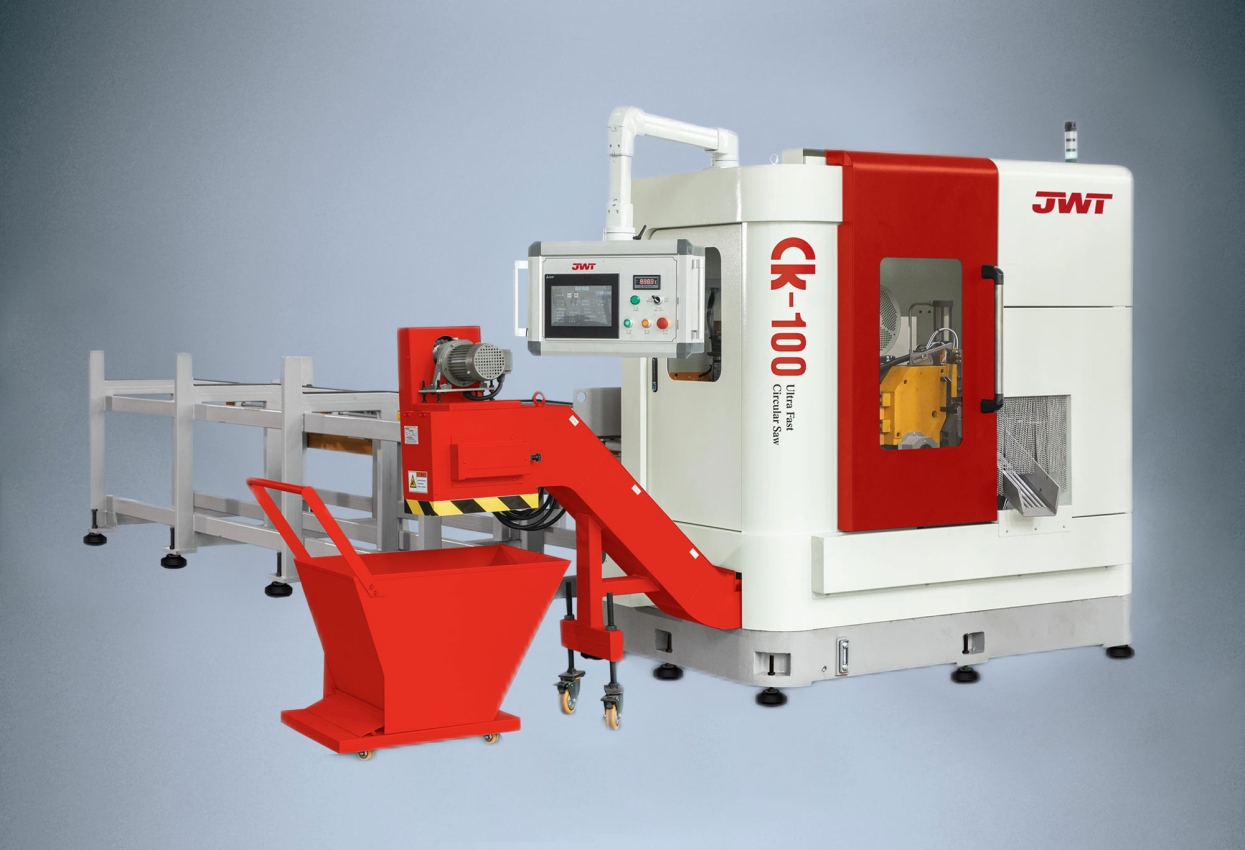

Дисковая пила СК-100 - это оптимальный выбор для предприятий, где важны скорость и точность реза металла в сочетании с экономической эффективностью. Станок обеспечивает максимальную производительность при минимальных эксплуатационных затратах.
Преимущества отрезного станка СК-100
- Высокая производительность. Подача на зуб 0,12–0,16 мм и скорость подачи заготовки до 20 м/мин позволяют достигать высокой скорости реза.
- Прецизионная точность. Допуск по длине ±0,15 мм/100 мм, перпендикулярность реза ≤0,15 мм/100 мм, радиальное биение шпинделя ≤0,008 мм. Эти показатели - основа чистоты реза и сохранения геометрии кромки.
- Надёжность и качество компонентов. Все ключевые узлы укомплектованы проверенными компонентами ведущих брендов: Siemens, Mitsubishi, FAG, YUKEN, OMRON, HIWIN, OPTIBELT и др.
- Полная автоматизация процесса. Автоматическая загрузка сырья, автоматическая сортировка готовых деталей и удаление стружки. Управления с помощью сенсорной панели с интуитивным русскоязычным интерфейсом.
- Экономичный расход инструмента. Разработанная JWT система охлаждения распылением тумана увеличивает срок службы пильного диска и позволяет снизить расход СОЖ до 300 мл за 8 часов работы.
Для обеспечения безопасности и экологичности станки оснащены электростатическим фильтром масляного тумана со степенью очистки >98%, защитными кожухами без движущихся частей, световой сигнализацией и кнопкой аварийной остановки.
Ресурс работы станка составляет более 10 лет при соблюдении регламента ТО с расчетом на работу в три смены, при этом один оператор может следить за работой 3–5 станков одновременно.
СК-100 - идеальное решение для машиностроительных производств, металлообрабатывающих цехов, предприятий по изготовлению металлоконструкций, серийного выпуска деталей из круглого и профильного проката.
Свяжитесь с нами, и мы подберем подходящую конфигурацию под ваши задачи и рассчитаем ее производительность.
|
Вид металла (Сталь, Аллюминий, Латунь)
|
Y |
|
Диаметр заготовки
|
30-100(110) |
|
Диапазон распила, мм
|
•Ф30—Ф100 ■ 20—70 |
|
Длина реза, мм
|
15 (8) — 3000 |
|
Технические характеристики пильного диска
|
Φ360x Φ40 x t2,6 |
|
Размер монтажного отверстия
|
90/4/11 |
|
Количество зубьев
|
50, 60, 72, 80, 100, 120 |
|
Мощность двигателя подачи, кВт
|
15 |
|
Метод распиловки
|
Поперечная горизонтальная распиловка |
|
Скорость вращения пильного диска (об/мин)
|
80—220 |
|
Подача на зуб (мм)
|
0,12—0,16 |
|
Фиксированная длина, мм
|
0—800 |
|
Скорость подачи, м/мин
|
20 |
|
Длина первого реза, мм
|
20 |
|
Длина хвоста (две оси)
|
80 мм + длина реза |
|
Длина хвоста (трехосный), мм
|
15-35 |
|
Общая мощность (кВт)
|
22.5 |
|
Максимальное количество стержней, размещаемых на стеллаже для материалов
|
Φ100×6м×10 |
|
Допустимая длина сырья, м
|
3–6, 3–12 |
|
Вес машины, кг
|
5300 |
|
Габариты (ДхШхВ), мм
|
7380×3150×1800 |
