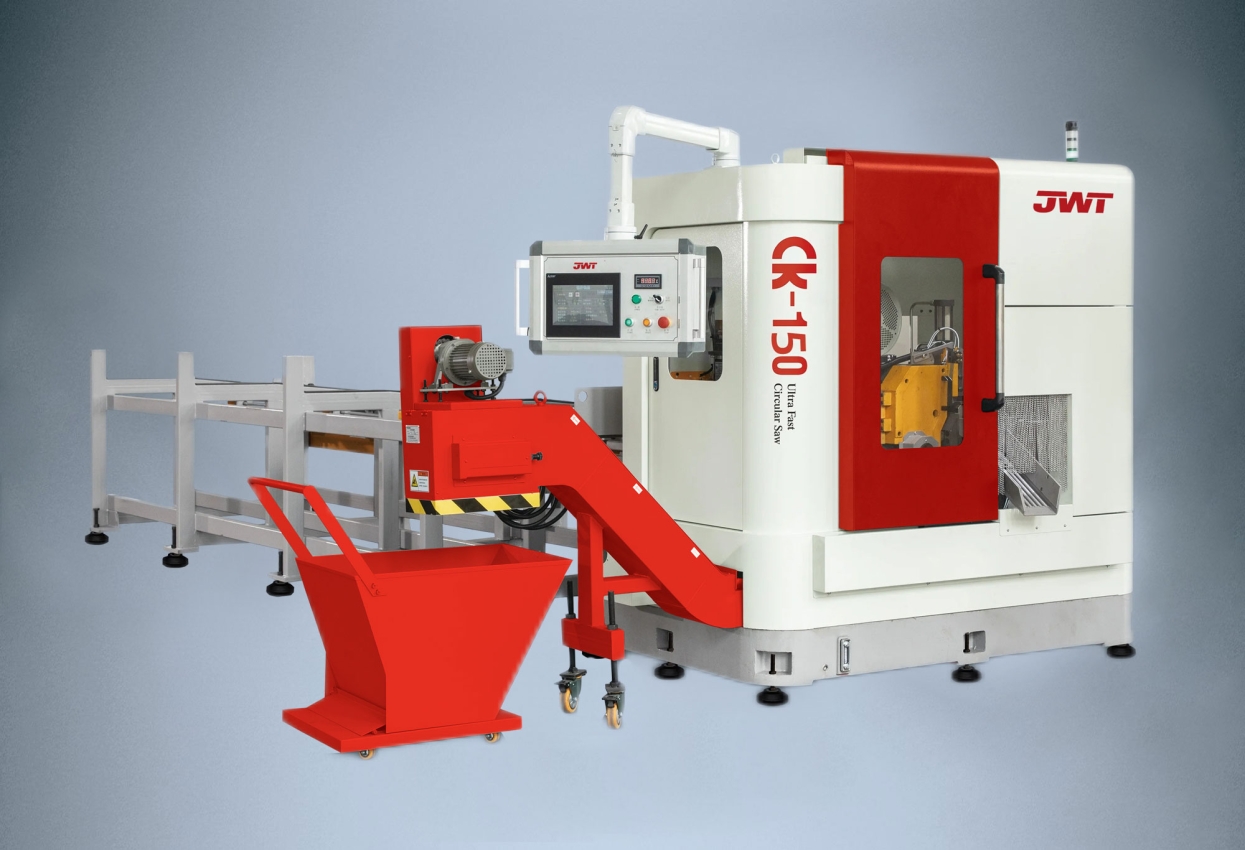

Дисковая пила CK-150 - высокоскоростное решение для обработки углеродистых сталей и алюминиевых сплавов. Ключевая особенность станка - максимальная скорость реза для кратного увеличения объема выпуска продукции.
Преимущества отрезного станка СК-150
- Сверхвысокая производительность. Подача на зуб до 0,16 мм.
- Прецизионная точность реза. Допуск по длине ±0,15 мм/100 мм, перпендикулярность реза ≤0,15 мм/100 мм, радиальное биение шпинделя ≤0,008 мм.
- Надежность компонентов. Все ключевые узлы укомплектованы компонентами известных мировых брендов: главный мотор Siemens, сервоприводы и ПЛК Mitsubishi, подшипник силовой головки FAG, гидравлика YUKEN и т.д.
- Полная автоматизация. От загрузки сырья до сортировки готовых деталей и удаления стружки. Управление с сенсорной панели с русскоязычным интерфейсом.
- Экономия ресурса инструмента. Инновационная система охлаждения распылением тумана, разработанная компанией JWT, продлевает срок службы инструмента и снижает расход СОЖ до 300 мл за 8 часов работы станка.
- Экологичность и безопасность. За это отвечают электростатический фильтр масляного тумана (очистка >98%), защитные кожухи, трёхцветная сигнализация и аварийная остановка.
Станок обеспечивает трёхсменный режим работы с годовой наработкой от 5800 часов и ресурсом свыше 10 лет. Один сотрудник может контролировать работу 3–5 единиц оборудования, что позволяет оптимизировать затраты.
Дисковая пила СК-150 - оптимальное решение для машиностроительных и металлообрабатывающих предприятий, где требуется скорость и точность резки металлов.
Свяжитесь с нами для расчёта экономической эффективности и подбора конфигурации под ваши задачи.
|
Вид металла (Сталь, Аллюминий, Латунь)
|
Y |
|
Диаметр заготовки
|
50-150(160) |
|
Диапазон распила, мм
|
•Ф50—Ф150 ■ 50—110 |
|
Длина реза, мм
|
15 (8) — 3000 |
|
Технические характеристики пильного диска
|
Φ460x Φ50 x t2,7 |
|
Размер монтажного отверстия
|
90/4/14 |
|
Количество зубьев
|
40, 54, 60, 72, 80, 100, 120 |
|
Мощность двигателя подачи, кВт
|
22 |
|
Метод распиловки
|
Поперечная горизонтальная распиловка |
|
Скорость вращения пильного диска (об/мин)
|
80—220 |
|
Подача на зуб (мм)
|
0,12—0,16 |
|
Фиксированная длина, мм
|
0—800 |
|
Скорость подачи, м/мин
|
20 |
|
Длина первого реза, мм
|
25 |
|
Длина хвоста (две оси)
|
80 мм + длина реза |
|
Длина хвоста (трехосный), мм
|
35-50 |
|
Общая мощность (кВт)
|
35 |
|
Максимальное количество стержней, размещаемых на стеллаже для материалов
|
Φ150×6м×6 |
|
Допустимая длина сырья, м
|
3–6, 3–12 |
|
Вес машины, кг
|
5800 |
|
Габариты (ДхШхВ), мм
|
7850×3390×1860 |
