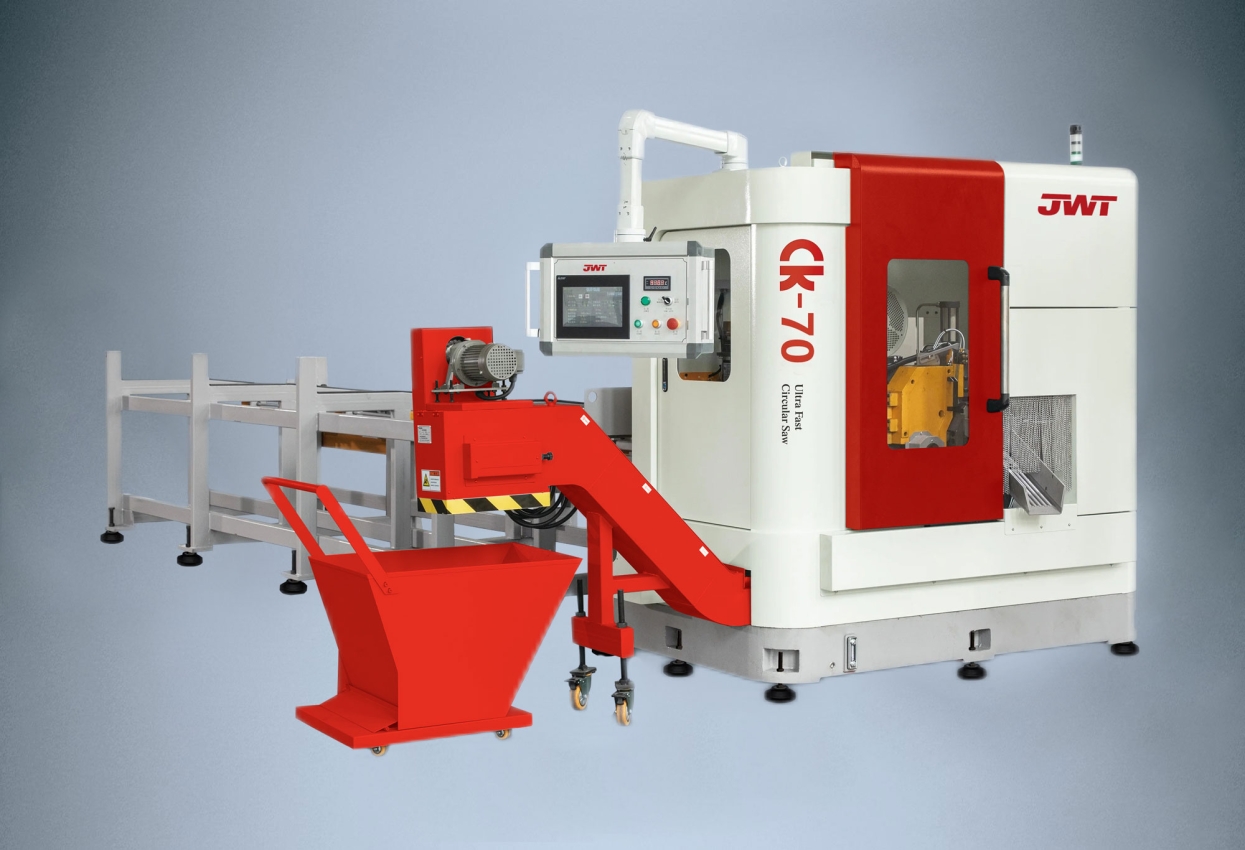

Дисковая пила СК-70 - это специализированное оборудование для предприятий, работающих с заготовками диаметром 15-70 мм. Станок сочетает высокую скорость реза, прецизионную точность и экономичность, что делает его идеальным выбором для серийного производства деталей из углеродистых сталей, алюминиевых и латунных сплавов.
Высокопроизводительная дисковая пила СК-70 — идеальное решение для металлообрабатывающих цехов, машиностроительных производств и предприятий, где важны скорость, точность обработки металла и рациональное использование пространства.
Ключевые преимущества отрезного станка СК-70
- Высокая производительность. Подача на зуб 0,12-0,16 мм и оптимизированная кинематика позволяют эффективно раскраивать заготовки.
- Прецизионная точность. Допуск по длине ±0,15 мм/100 мм, перпендикулярность реза ≤0,15 мм/100 мм и радиальное биение шпинделя ≤0,008 мм гарантируют чистый рез с минимальными допусками. Метод поперечной горизонтальной распиловки обеспечивает стабильность геометрии детали.
- Надежность компонентов и узлов. Ключевые узлы укомплектованы решениями от мировых лидеров.
- Автоматизация под ключ. От подачи сырья до сортировки готовых деталей и удаления стружки. Все процессы управляются с сенсорной панели с русскоязычным интерфейсом.
- Экономия ресурса инструмента. Фирменная система охлаждения распылением тумана от JWT продлевает срок службы пильного диска и снижает расход СОЖ до 300 мл за 8 часов работы.
- Безопасность и экологичность. Электростатический фильтр масляного тумана (эффективность очистки >98%), защитные кожухи, трехцветная сигнализация и кнопка аварийной остановки создают безопасные условия для оператора.
Станок рассчитан на интенсивную эксплуатацию в три смены с годовой наработкой от 5800 часов и ресурсом свыше 10 лет. Благодаря автоматизированному управлению один оператор может контролировать работу 3–5 единиц оборудования, что существенно оптимизирует затраты на персонал.
Свяжитесь с нами для расчёта экономической эффективности, подбора конфигурации оборудования и его адаптации под ваши производственные задачи.
|
Вид металла (Сталь, Аллюминий, Латунь)
|
Y |
|
Диаметр заготовки
|
15-70 |
|
Диапазон распила, мм
|
•Ф15—Ф70 ■ 10—55 |
|
Длина реза, мм
|
10 (6) — 3000 |
|
Технические характеристики пильного диска
|
285 х 32 х t2,0 |
|
Размер монтажного отверстия
|
63/4/11 |
|
Количество зубьев
|
54, 60, 72, 80, 100, 120 |
|
Мощность двигателя подачи, кВт
|
11 |
|
Метод распиловки
|
Поперечная горизонтальная распиловка |
|
Скорость вращения пильного диска (об/мин)
|
80—220 |
|
Подача на зуб (мм)
|
0,12—0,16 |
|
Фиксированная длина, мм
|
0—800 |
|
Скорость подачи, м/мин
|
20 |
|
Длина первого реза, мм
|
20 |
|
Длина хвоста (две оси)
|
70мм + длина реза |
|
Длина хвоста (трехосный), мм
|
15-35 |
|
Общая мощность (кВт)
|
18.5 |
|
Максимальное количество стержней, размещаемых на стеллаже для материалов
|
Φ70×6м×15 |
|
Допустимая длина сырья, м
|
3–6, 3–12 |
|
Вес машины, кг
|
5100 |
|
Габариты (ДхШхВ), мм
|
7180×2980×1800 |
