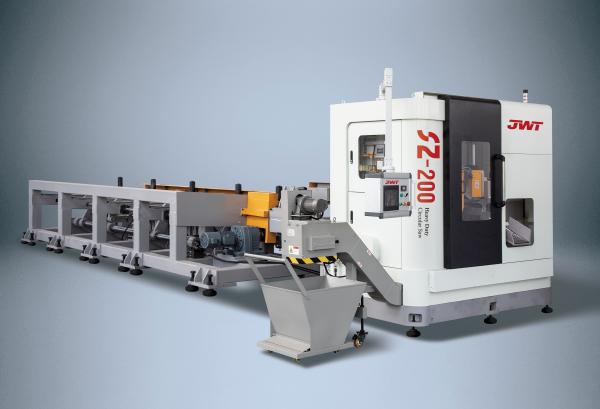

Отрезное оборудование по металлу серии SZ, является воплощением передовых технических достижений, разработанных благодаря инновациям научно-исследовательского центра. Высокоскоростная модель SZ тяжелой серии отличается передаточным числом и усиленным редуктором, и рядом технических инноваций, делающих ее лидером в области высокоскоростного пиления по разным видам тяжелых сплавов: высоколигированные сплавы, титан и нержавейка. Данное оборудование обладает возможностью также работать со стандартными сталями и мягкими сплавами (алюминий, медь и латунь) но с меньшей производительностью чем серия SK.
Наше оборудование предлагает автоматическую систему подачи, интегрированное устройство передних зажимных тисков а также возможность пиления с горизонтальной подачей, что обеспечивает максимальную удобство и эффективность в работе (минимальный износ шариковинтовой пары). Новая система зажима пильного полотна и оптоволоконная электронная система управления гарантируют высочайшую производительность и точность в процессе резки металла.
Популярность циркулярной оборудования серии SZ прочно укрепилась среди ведущих предприятий, включая такие промышленные гигантов и множество подшипниковых заводов как в России, так и за ее пределами, включая Chang'an Automobile, BYD Cars, Star Group, Yuejin и других. Наше оборудование неизменно заслуживает доверия благодаря своей надежности, высокой производительности и исключительной скорости резки металла, что делает его неотъемлемым компонентом в вашем производственном процессе.
|
|
SZ-70 |
SZ-100 |
SZ-150 |
SZ-200 |
SZ-250 |
SZ-300 |
SZ-400 |
|
Диапазон резки (мм) |
• Φ15—Φ70 ■ 10—55 |
• 30—100 ■ 20—70 |
• 50—150 ■ 50—110 |
• 70—200 ■ 70—150 |
• Φ120—Φ250 ■ 120—190 |
• Φ170—Φ300 ■ 170—220 |
• 250–400 ■ 250—300 |
|
Длина обрезки (мм) |
10 (6) —3000 |
10 (8) —3000 |
15—3000 |
30—3000 |
40—3000 |
40—3000 |
40—3000 |
| Спецификация пильного полотна (мм) |
285 х 32 х t2,0 |
360 х 40 х t2,6 |
460 х 50 х t2,7 |
630 х 80 х t3,4 |
Φ750x Φ80 x t3,8 |
840 х 80 х t4 |
1100 х 100 х t5 |
| Размер монтажного отверстия (мм) |
63/4/11 |
90/4/11 |
90/4/14 |
Φ160/4/Φ23 |
150/4/26 |
150/4/26 |
230 / 4 / 30 |
| Количество зубов |
54, 60, 72, 80, 100, 120 |
40, 50, 60, 72, 80, 100, 120
|
40, 50, 60, 72, 80, 100, 120
|
40, 60, 80, 100, 120
|
40, 50, 60, 72, 80
|
40, 50, 60, 72, 80 |
40, 50, 60, 72, 80
|
| Метод распиловки | Поперечная горизонтальная распиловка | Поперечная горизонтальная распиловка | Поперечная горизонтальная распиловка | Поперечная горизонтальная распиловка |
Поперечная горизонтальная распиловка |
Поперечная горизонтальная распиловка |
Поперечная горизонтальная распиловка
|
| Скорость пильного полотна (об/мин) |
10—120
|
10—120 | 10—120 | 10—120 | 10—120 | 10—120 | 10—120 |
|
Подача на зуб (мм) |
0,04—0,06 |
0,04—0,06 |
0,04—0,06 |
0,04—0,06 |
0,04—0,06 |
0,04—0,06 |
0,04—0,06 |
| Длина первой обрезки |
20 |
20 |
25 |
30 |
40 |
40 |
40 |
| Длина хвоста материала (2 оси) |
70 Ланч-Кут |
80 Ланч-Кут |
80 Ланч-Кут |
120 ланч-разрезов |
160 Ланч-Кат |
160 Ланч-Кат |
200 обедов |
| Длина хвоста материала (3 оси) |
15–35 |
15–35 |
35—50 |
/ |
/ |
/ |
/ |
| Длина одиночной подачи (мм) |
0–800 |
0–800 |
0–800 |
0–800 |
0–800 |
0–800 |
0–800 |
| Мощность двигателя шпинделя (кВт) |
7.5 |
11 |
18.5 |
37 |
45 |
55 |
90 |
|
Общая мощность (кВт) |
15 |
18.5 |
31 |
55 |
65 |
73 |
120 |
|
Вес машины (кг) |
5100 |
5300 |
5800 |
6800 |
9200 |
10900 |
15800 |
|
Габаритные размеры (Д x Ш x В), мм |
7180x2980x1800 |
7380x3150x1800 |
7850x3390x1860 |
8150x3580x1890 |
8360x3650x1920 |
8500x3760x1950 |
9000x4600x2350 |
|
Максимальное количество стержней, размещаемых на стойке для материалов |
Φ70 х 6 м х 15 |
Φ100 х 6 м х 10 |
Φ150 х 6 м х 6 |
Φ200 х 6 м х 5 |
Φ250 х 6 м х 4 |
Φ300 х 6 м х 3 |
Φ400 х 6 м х 1 |
|
Допустимая длина сырья |
3–6 м, 3–12 м |
3–6 м с 3–12 м |
3–6 м, 3–12 м |
3—6 м, 3—12 м. |
3–6 м с 3–12 м |
3–6 м, 3–12 м |
3–6 м, 3–12 м |
